Zone e gruppi

Gruppi

---

Zone

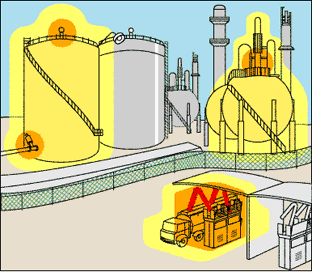

Il Gruppo II è a sua volta diviso in zone, definite a seconda della natura del prodotto infiammabile:

	Gas Colore Zone Presenza di gas 0 Permanente, frequente (o per lunghi periodi ) 1 Presenza intermittente (servizio normale) 2 Presenza episodica (o per brevi periodi - mai in servizio normale )
Nota: le illustrazioni e i colori riportati sono degli esempi e non devono essere usati come modello per le istallazioni, il cui progetto è sotto la responsabilità del progettista.
	Polveri Colore Zone Presenza di gas 20 Permanente, frequente (o per lunghi periodi ) 21 Presenza intermittente (servizio normale) 22 Presenza episodica (o per brevi periodi - mai in servizio normale )
Nota: le illustrazioni e i colori riportati sono degli esempi e non devono essere usati come modello per le istallazioni, il cui progetto è sotto la responsabilità del progettista.

---

Modi di protezione per apparecchiature elettriche per gas (G)

Simb. modo di protezione		Zone			Definizione	Rappresentazione semplificata
		0	1	2
"d"					Custodie a prova di esplosione secondo EN 50018 Le parti che potrebbero provocare l'accensione dell'atmosfera circostante sono racchiuse in una custodia resistente alla pressione sviluppata da un'esplosione interna di una miscela esplosiva. Tale custodia impedisce la propagazione di una combustione verso l'atmosfera circostante
" e "					Sicurezza aumentata secondo EN 50019 Misure adottate per evitare, con un elevato coefficiente di sicurezza, che si verifichi la possibilità di temperature eccessive e la comparsa di archi o scintille all'interno e all'esterno delle apparecchiature elettriche che in funzionamento normale non comportano questo rischio.
"i"	" ia "				Sicurezza intrinseca secondo EN 50020 Circuito nel quale, nelle condizioni di prova prescritte dalla normativa (funzionamento normale e in caso di guasto), non si verifica alcuna scintilla né alcun effetto termico capace di provocare l'accensione di un'atmosfera esplosiva.
	" ib "
"m"					Incapsulamento secondo EN 50028 Modo di protezione nel quale le parti che potrebbero provocare l'accensione di un'atmosfera esplosiva a causa di scintille o surriscaldamento sono incapsulate in una resina, evitando che l'atmosfera pericolosa possa essere infiammata.
" o "					Immersione in olio secondo EN 50015 Apparecchiature elettriche immerse nell'olio.
"p"					Pressurizzazione secondo EN 50016 Sovrapressione interna mantenuta, in relazione all' atmosfera, con un gas di protezione (aria o gas inerte).
"q"					Riempimento pulverulento secondo EN 50017 Riempimento della custodia con un materiale polverulento (sabbia, quarzo).

---

Classi di temperatura

Gruppo I
Temperature < 150°C o < 450°C in funzione della possibilità di accumulo di polvere di carbone sull'apparecchiatura
Gruppo II
Classi di temperature per gas (G)	Temperatura massima di superficie
T1 T2 T3 T4 T5 T6	450°C 300°C 200°C 135°C 100°C 85°C

Temperatura di accensione per polveri

La temperatura di accensione delle polveri dipende dalla loro consistenza e natura. Le temperature di accensione dei vari tipi di polvere sono contenute nella seguente tabella. Esempi:

Nota: questi valori sono dati come esempio e non devono essere usati come tabella di riferimento.

Tutte le informazioni riguardanti gruppi, modi di protezione e classi devono essere riportate sulla marcatura del prodotto.
