Custodie 18P18 - 36P36: morsettiere e foratura

Dati tecnici/ Technical Data

Sez. morsetti N°. Morsetti di terra Tensione Max Corrente Ø serraggio cavo Pressacavo plastico Pressacavo plastico N° max lati
mm 2 A B A B (V) (A) mm (PG) (ISO) 1/3 2/4
Custodia portamorsetti tipo 18P18 - Dim 180x180x120 mm
2,5 22
(44)
- 1
(2)
- 660 12 3,5 - 6
5 - 8
6 - 10
8 - 13
10 - 15
13 - 19
17 - 25
23 - 32
28 - 38
34 - 44
PG7
PG9
PG11
PG13,5
PG16
PG21
PG29
PG36
PG42
PG48
-
16x1,5
-
20x1,5
-
25x1,5
32x1,5
40x1,5
50x1,5
63x1,5
8
6
6
5
4
3
2
1
1
1
11
8
6
6
6
3
2
2
1
1
4 20
(40)
- 1
(2)
- 660 18
6 16 - 1 - 660 22
10 13 - 1 - 660 32
16 11 - 1 - 660 42
25 8 - 1 - 660 63
35 7 - 1 - 660 70
70 6 - 1 - 660 125
Custodia portamorsetti tipo 36P36 - Dim 360x360x120 mm
2,5 47
(94)
141 1
(2)
3 660 12 3,5 - 6
5 - 8
6 - 10
8 - 13
10 - 15
13 - 19
17 - 25
23 - 32
28 - 38
34 - 44
PG7
PG9
PG11
PG13,5
PG16
PG21
PG29
PG36
PG42
PG48
-
16x1,5
-
20x1,5
-
25x1,5
32x1,5
40x1,5
50x1,5
63x1,5
29
16
16
14
14
7
5
4
3
1
32
18
16
16
14
10
6
4
4
2
4 45
(90)
135 1
(2)
3 660 18
6 37
(74)
111 1
(2)
3 660 22
10 29
(58)
87 1
(2)
3 660 32
16 24
(48)
72 1
(2)
3 660 42
25 18
(36)
54 1
(2)
3 660 63
35 16
(32)
- 1
(2)
3 660 70
70 13
(26)
- 1
(2)
3 660 125

A - Morsetti disposi su unica fila
( )
- Morsetti disposti su due file
B
- Morsetti disposti su tre file

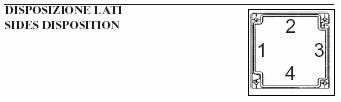

Disposizione lati
