Riduttori di filetto M/F

M ed F stessa filettatura
SERIE
R riduttore

Modo di protezione

EEx d I
EEx d IIC
EEx e II

T. amb.

- 20°C/+40°C
- 40°C/+60°C on request

Categoria

2 GD
M2

Direttiva

9/94/EC (ATEX)

Riferimento Norme

CENELEC EN50014/18
EN50281-1-1
EN60529

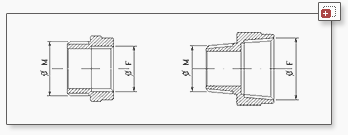

Schema :

Clicca sull'immagine <br>a lato per visualizzare<br>l'ingrandimento Clicca sull'immagine
a lato per visualizzare
l'ingrandimento

LEGENDA FILETTATURE

B BSPP/UNI338 (ISO 7/1 Rp)
U UNI6125 (ISO 7/1 Rc)
N NPT (ANSI B1 20.1)
I ISO Mx1,5 (ISO 261)
P Pg (DIN 40430)

TABELLA COMPARATIVA FILETTATURE :

Size›Thread 0 1 2 3 4 5 6 7 8
U ½" ¾" 1" 1 " ¼ 1 " ½ 2" 2" ½ 3"
N ½" ¾" 1" 1 " ¼ 1" ½ 2" 2 " ½ 3"
B 3/8" ½" ¾" 1" 1 " ¼ 1" ½ 2" 2" ½ 3"
I M16 M20 M25 M32 M40 M50 M63 M75 M85
P Pg11 Pg13,5 Pg16 Pg21 Pg29 Pg36 Pg42 Pg48

DESCRIZIONI ED ESEMPI :

Riduttori M/F tipo R xa xb

R = riduttore
x = tipo filetto M ; x = tipo filetto F
a = dimensione filetto M ; b = dimensione filetto F
