Dynamin | Adattatori di filetto M/F

Riduttori e adattatori di filetto

Tappi

Dadi di fissaggio,
guarnizioni,
piastrine.

Adattatori di filetto M/F

M ed F filettature differenti
SERIE
A adattatore

Modo di protezione

EEx d I
EEx d IIC
EEx e II

T. amb.

- 20°C/+40°C
- 40°C/+60°C on request

Categoria

2 GD
M2

Direttiva

9/94/EC (ATEX)

Riferimento Norme

CENELEC EN50014/18
EN50281-1-1
EN60529

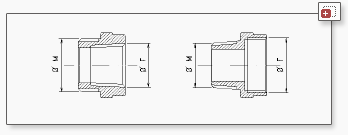

Schema :

Clicca sull'immagine
a lato per visualizzare
l'ingrandimento

LEGENDA FILETTATURE

B BSPP/UNI338 (ISO 7/1 Rp)
U UNI6125 (ISO 7/1 Rc)
N NPT (ANSI B1 20.1)
I ISO Mx1,5 (ISO 261)
P Pg (DIN 40430)

TABELLA COMPARATIVA FILETTATURE :

Size›Thread	0	1	2	3	4	5	6	7	8
U		½"	¾"	1"	1 " ¼	1 " ½	2"	2" ½	3"
N		½"	¾"	1"	1 " ¼	1" ½	2"	2 " ½	3"
B	3/8"	½"	¾"	1"	1 " ¼	1" ½	2"	2" ½	3"
I	M16	M20	M25	M32	M40	M50	M63	M75	M85
P	Pg11	Pg13,5	Pg16	Pg21	Pg29	Pg36	Pg42	Pg48

DESCRIZIONI ED ESEMPI :

Adttatore M/F tipo A xa yb

A = adattatore riduttore
x = tipo filetto M ; y = tipo filetto F
a = dimensione filetto M ; b = dimensione filetto F
